电液执行机构 ELECTRO-HYDRAULIC ACTUATOR
适用温度
-40~70℃(标配)
-55~70℃(低温)
防护等级
IP65&IP68(可选)
防爆等级
Ex d IIB/IIC T4
安全完整性等级
满足SIL2(1OO1)/SIL3(1OO2)
  • 适用温度
    -40~70℃(标配)
    -55~70℃(低温)
  • 防护等级
    IP65
  • 防爆等级
    Ex d IIB/IIC T4
  • 安全完整性等级
    满足SIL2(1OO1)/SIL3(1OO2)

电液执行机构

全球首个带破管保护功能的电液执行机构
无排放、全封闭、长寿命
模块化集成,设计紧凑,维护方便

中寰蓄能式电液执行机构是一种用电作为驱动动力源,液压油作为驱动介质,控制阀门开关的装置,广泛运用于城市低压天然气管道、上游含硫天然气管道、原油成品油管道,及其他对阀门控制驱动可靠性要求高的工业领域。工作压力通常在15MPa以上,其结构较同规格的气液执行机构、单作用弹簧气动执行机构更加紧凑。相较于相同出力的电动执行机构,其开关速度快10倍,且能实现更多的控制要求,如ESD、压降速率、PSH压力超高限、PSL压力超低限、PST等。电液执行机构能实现气液执行机构的所有功能,是中寰的独有技术。
优势
  • 1全封闭液压系统

    常用空气滤清器使用一段时间后,液压油中会聚集水分、固体微粒,引起液压油变质,进而引起阀件锈蚀或磨损等。

    空气滤清器采用直接与大气沟通的设计,必须保持油箱竖直向上,否则液压油会溢出。不方便运输,更限制了执行器的安装方位设计。

    中寰全封闭液压系统避免液压油中产生气泡,运行中对控制阀冲击小,系统稳定性高。

    隔绝水分和灰尘,降低系统的维护要求,提高使用寿命,使用寿命>50000次,且支持设备的任意方向安装。

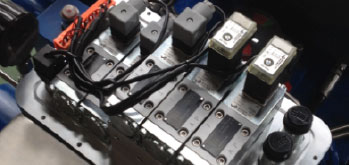

  • 2液控系统模块化集成设计

    液压阀、电磁阀等流体控制的部件全部集成在液控模块上,再通过防爆外壳进行保护,可避免水、粉尘、化学气体的腐蚀,也能承受较强的意外碰撞。

    通过更换子模块,可以实现手动开关阀、远程开关阀、ESD开/关阀等常规操作,还可实现ESD串联冗余、ESD并联冗余、LBP破管保护、慢速开/关阀门+快速开/关阀门。

  • 3开关时间独立可调

    通过液控系统中独立设置的调节阀,可严格控制执行机构开关阀门的时间,从天然气管道的快速截断或打开到油品管道防止水击效应的慢速关闭均能实现控制。

  • 4液压系统密封性能优异

    所有液压阀件和软密封均通过极端环境条件验证无泄漏,减少了液压泵的频繁启动,降低了功耗,满足电液执行机构断电后依然可以长期正常工作。

  • 5适应低温工况

    电液执行机构设计结合公司多年在低温金属和非金属材料上的选型应用经验,产品能适应苛刻的环境条件,整体满足-40℃工况,且无需保温或加热措施,更有低温 -55℃产品可供选择。

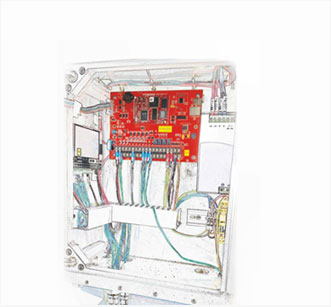

  • 6电子控制系统
    实时监测系统液压压力,自动控制泵组完成启动、停止和速度调节,
    硬件和软件均由中寰自行开发设计,具备完整的独立知识产权。

    OLED零下40°C低温显示,全天候观看

    中/英文双语界面

    破管保护(LBP)功能可选

    具备PST部分行程测试功能

    IO通道采取防浪涌和隔离设计

    PID自动控制实现液压系统平稳升压

    系统智能诊断和自动报警,可记录运行数据,数据直接生产EXCEL文件导入U盘

    系统智能化设计:植入电机变频调速控制、液压系统监视、就地远程控
    制、部分行程测试、破管自动保护,可以实现系统管理和故障自诊断、报警、停机保护,
    并通过丰富的通讯方式(如Modbus、HART、Ethernet、FF等)与上位系统进行数据传输。

    低功耗:通过直流电机和变频调速控制,可将系统静态功耗控制在 5W,启泵功率控制在240W以内。
